庆铃五十铃水罐消防车

庆铃五十铃水罐消防车

JDF5072GXFSG20/Q水罐消防车,采用五十铃QL1070A5HWY底盘改装而成。整车由消防员乘员室和车身两大部分组成,乘员室为原装双排,可乘坐2+3人,该车为内仓罐结构,车身前部为水罐+器材箱,后部为泵房。载液罐体为优质碳..

超长质保专业团队全程监督合作共赢

热销产品推荐

车型详情

一、整车主要参数

外廓尺寸

6360×2000×2740mm

最大总质量

6530kg

载液量

1980kg

最高车速

95km/h

消防泵额定流量

20L/s  1.0MPa

消防炮额定流量

20L/s  1.0MPa

消防炮射程

48m

比功率

88/6.53=13.4

接近角/离去角

24°/14°

二、底盘

1、 底盘主要参数

型号

QL1070A5HWY





制造商

庆铃汽车股份有限公司

发动机额定功率

96kw

发动机排量

2999ml

发动机排放标准

GB17691-2005V

驱动形式

4×2

轴距

3360mm

最大允许总重

6750kg

最小转弯半径

14m

变速箱

手动

取力器

YTQ200

2、乘员室

结构

平头、四门,原装双排



司乘人员数

2+3

驾驶员位置

左置

设备

原车仪表板处设置消防操作仪表板及警灯控制盒,加装

1、 警报器;

2、 取力器控制开关及指示灯;

3、 附加电源开关;



三、上装结构及性能参数

总体布置

整车由消防员乘员室和车身两大部分组成,车身布置采用整体框架式结构,内藏水罐,两边为器材箱,后部为水泵房,罐体为平行长方体厢式容罐。



1、 器材箱和泵室

结构

主框架结构采用优质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走。(可根据用户需求采用铝合金方管焊接)





器材箱

器材箱位于乘员室后部,两边设铝合金卷帘门,内有照明灯。器材箱室内根据需求设储物盒。

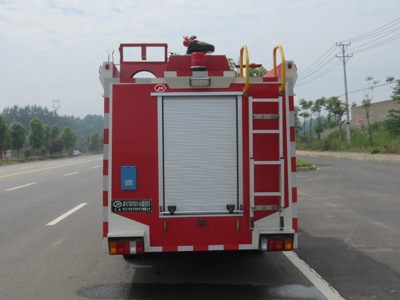

泵房

泵房位于整车后部,两边与后边设铝合金卷帘门,内有照明灯,泵室两侧可放置部分常用器材

保温位置:安装燃油加热器(根据客户需求选装)





爬梯及上车拉手







后爬梯采用铝合金两节翻转爬梯,使用,使用时离地不超过350mm,上车拉手采用表面带凹槽防滑圆钢管,表面喷塑处理。



2、水罐

容量

1980kg







材质

优质碳钢,厚度为3mm(可根据用户需求采用不锈钢、PP材质制作)

罐体固定

与底盘车架弹性连接

罐体设置

人孔:设DN460人孔1个,带有快速锁定/开启装置

溢流口:设DN65溢流口1

放余水口:设1DN40水罐放余水口,配球阀

注水口:在水罐左右两侧各接1DN65接口

进出水口:设1个水罐到水泵进水管,DN100阀门,可气动、手动控制,设1个水泵至水罐充水管,DN40阀门,可气动、手动控制

四、水系统

1、水泵

型号

CB10/20型低压车用消防泵



形式

常压离心式

额定流量

20L/s @1.0MPa

出口额定压力

1.0MPa

最大吸深

7m

引水装置

自带滑片泵

引水时间

最大吸深时≤35s

2、管路系统

管道材质

优质无缝钢管



吸水管路

泵房后侧设一个DN100吸水口

注水管路

水罐左右两侧各设一个DN65注水口,泵房内设置1DN65水泵向罐内注水管路

出水管路

泵房左右两侧各设1DN65出水口,带截止阀和扪盖

冷却水管路

配有冷却取力器的冷却水管路及控制阀

五、灭火装置

车载水炮

型号

PS20W



制造商

成都威斯特消防机械有限公司

回转角度

360°水平回转

最大仰/俯角

俯角≤-15°,仰角≥+45°

流量

20L/S

射程

48m

六、消防控制系统

控制面板主要包括驾驶室控制和泵室控制两部分

驾驶室内控制

水泵脱挂档、警灯警报、照明及信号装置控制等



泵室内控制

上装总电源开关、参数显示、状态显示

七、电气设备

附加电气

设独立电路







辅助照明

消防员室、水泵房及器材箱分别设有照明灯,操纵仪表板上设有照明、指示灯等

频闪灯

车身两侧安装红、蓝两色频闪灯

警示装置

长排全红警灯,安装在驾驶室顶部

警报器,其控制盒在驾驶员前下方

火场照明

上装后部安装35W消防探照灯1

八、表面处理

面漆

优质国产漆

颜色

车体外表面主色为RO3消防红

九、随车消防器材的布置和配备

1、器材布置

1

按照消防实战需要,根据消防操作程序,就近取放。

2

使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定。

3

标示醒目,多人操作,互不干涉。

2、 器材配备(标配)
